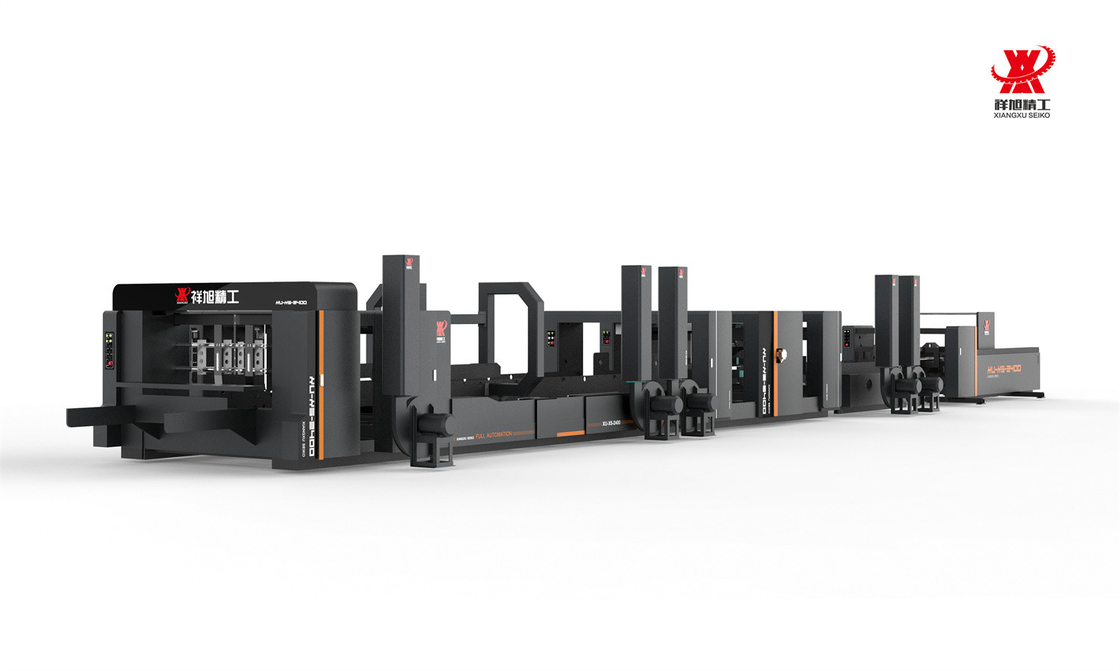

Μηχανή υψηλής ταχύτητας 75 kW με αυτοματοποιημένη διόρθωση τροφοδοσίας

Στρογγυλοποιημένη μηχανή υψηλής ταχύτητας αυτόματη κόλλα ράφτης αυτοματοποιημένη τροφοδοσία διορθωτική

ΚΥΡΙΝΟΥΣ ΔΟΥΛΕΣΗ μέγιστη ταχύτητα ραφής είναι 1200 καρφιά/λεπτο, η ταχύτητα κοπής είναι 180 m/λεπτο, βελτιώνει σημαντικά την αποδοτικότητα της παραγωγής.

Όλο το μηχάνημα ελέγχεται από PLC και οθόνη αφής και μπορεί να λειτουργεί με κουμπιά.

Αυτόματη τροφοδοσία χαρτιού, αυτόματη κόλληση και ράψιμο, αυτόματη διόρθωση, αυτόματη διόρθωση, αυτόματη μέτρηση, αυτόματη στοίβαση.

Η κύρια κίνηση υιοθετεί συγχρονισμένο τύπο τροχού ζώνης για να εξασφαλίσει σταθερή λειτουργία και ακριβή μετάδοση.

Ο κύριος κινητήρας υιοθετεί διπλό έλεγχο συχνότητας, σταθερό και εξοικονόμηση ενέργειας.

Οι πλάκες καθοδήγησης κάθε μέρους ρυθμίζονται από τον κινητήρα ράβδου, ακριβείς και εύκολες στη ρύθμιση.

Υιοθετώντας τη λειτουργία τροφοδοσίας με ζώνη αναρρόφησης, απλή δομή, γρήγορη ταχύτητα και ακριβή τροφοδοσία χαρτιού.

Ο σωλήνας πάστες μπορεί να ρυθμίζεται αυθαίρετα για να συμπληρώνει τις απαιτήσεις εφαρμογής κόλλας διαφόρων κουτιών.

Με δευτερογενή λειτουργία διόρθωσης, που εξαλείφει το μέγεθος του στόματος και μειώνει το ποσοστό σκραπ.

Με τη διόρθωση της διαφορικής ταχύτητας, η διαφορά των ψαλιδιών εξαλείφεται εντελώς και η πτυχή είναι πιο ακριβής.

Το τμήμα παράδοσης και διαμόρφωσης μετράει αυτόματα, διαμορφώνει, στοιβάζει και παράγει ολόκληρες στοίβες.

Η πίεση του τμήματος μέτρησης ρυθμίζεται με τον τύπο χαρτονιού, και υιοθετώντας φωτοηλεκτρικό μετρητή, μετρώντας με ακρίβεια.

Μπορεί να είναι αυτόματα ταιριάζει με τη μηχανή strapping, βολικό και γρήγορο εξοικονόμηση εργασίας και χρόνου.

Αν όλες οι μονάδες δεν είναι κλειδωμένες σωστά, ο κύριος κινητήρας δεν θα λειτουργήσει.ΚΥΡΙΣΤΙΚΗ ΤΕΧΝΙΚΗ ΠΑΡΑΜΕΤΡΙΑ

Τρόπος

ΧΥ-Χ5-2000

XU-X5-2400

ΓΙΑΤΗΣΗ ΚΕΦΑΛΟΥ ΚΑΛΟΥ

1000 NAIL/MINUTE

1000 NAIL/MINUTE

ΠΕΡΙΜΑΤΙΚΟ ΠΕΡΙΜΑΤΙΚΟ

6mm ((3mm+3mm)

6mm ((3mm+3mm)

ΜΕΓΙΟΣ ΠΕΡΙΜΑΤΟΣ ΚΑΡΤΟΣ

16mm ((8mm+8mm)

16mm ((8mm+8mm)

Μέγεθος καλωδίου νυχιών

1.8*0,8mm ±0,02MM

1.8*0,8mm ±0,02MM

U NAIL INSIDE WIDTH (Παράμετρο του νυχιού)

14 χιλιοστά

14 χιλιοστά

Γωνία των νυχιών

45°

45°

Μία μόνο απόσταση από τα νύχια

60~100 mm

60~100 mm

Διπλή απόσταση από τα νύχια

12 χιλιοστά

12 χιλιοστά

Δύναμη

61KW

64KW

ΜΙΑ ΝΙΑΛ ΛΕΓΓΑ

38 mm ((πόδια νυχιών 12 mm)

38 mm ((πόδια νυχιών 12 mm)

Μέγιστο μέγεθος C

2000 χιλιοστά

2400 χιλιοστά

ΜΙΝΟΣ ΜΕΡΑΣ Α

200 χιλιοστά

200 χιλιοστά

Μέγεθος MAX A

600 χιλιοστά

900 χιλιοστά

ΜΕΡΙΚΟΣ ΜΕΡΙΚΟΣ ΜΕΡΙΚΟΣ Β

180 χιλιοστά

180 χιλιοστά

Μέγεθος MAX B

750 χιλιοστά

750 χιλιοστά

ΔΕΣΜΟΣ ΤΟΥ ΚΑΡΤΟΥ ΚΑΡΤΟΥ

350*880mm

350*880mm

Διάταξη αριθ.

900*2000 χιλιοστά

1200*2400mm

Βάρος της μηχανής

18000kg

20000kg

Μέγεθος της μηχανής (L*W*H)

21420*3720*2211mm

21420*3720*2211mm

Τρόπος

XU-X5-2800

ΓΙΑΤΗΣΗ ΚΕΦΑΛΟΥ ΚΑΛΟΥ

1000 NAIL/MINUTE

ΠΕΡΙΜΑΤΙΚΟ ΠΕΡΙΜΑΤΙΚΟ

6mm ((3mm+3mm)

ΜΕΓΙΟΣ ΠΕΡΙΜΑΤΟΣ ΚΑΡΤΟΣ

16mm ((8mm+8mm)

Μέγεθος καλωδίου νυχιών

1.8*0,8mm ±0,02MM

U NAIL INSIDE WIDTH (Παράμετρο του νυχιού)

14 χιλιοστά

Γωνία των νυχιών

45°

Μία μόνο απόσταση από τα νύχια

60~100 mm

Διπλή απόσταση από τα νύχια

12 χιλιοστά

Δύναμη

73KW

ΜΙΑ ΝΙΑΛ ΛΕΓΓΑ

38mm ((πόδια νυχιών12mm)

Μέγιστο μέγεθος C

2800 χιλιοστά

ΜΙΝΟΣ ΜΕΡΑΣ Α

240 χιλιοστά

Μέγεθος MAX A

900 χιλιοστά

ΜΕΡΙΚΟΣ ΜΕΡΙΚΟΣ ΜΕΡΙΚΟΣ Β

180 χιλιοστά

Μέγεθος MAX B

750 χιλιοστά

ΔΕΣΜΟΣ ΤΟΥ ΚΑΡΤΟΥ ΚΑΡΤΟΥ

450*880mm

Διάταξη αριθ.

1400*2800 mm

Βάρος της μηχανής

23000kg

Μέγεθος της μηχανής (L*W*H)

21480*4100*2260mm

Ηλεκτρικά στοιχεία ελέγχουΠερισσότερο από το 90% των ηλεκτρικών στοιχείων είναι διεθνούς φήμης μάρκας.Υπάρχουν χρωματική οθόνη αφής και πατήστε το κουμπί λειτουργική συσκευή Μνήμη Παραμέτρους σε όλες τις μονάδες εργασίαςΌταν σταματήσετε το μηχάνημα, τα δεδομένα που είχατε ήδη ορίσει θα επαναπροσαρμοστούν αυτόματα και κατά την παραγωγή των προϊόντων δεν χρειάζεται να επαναπροσαρμοστούν, εξοικονομώντας χρόνο και πλαίσια.

Με αποθήκευση μνήμης 1000+ παραγγελιών. Με έλεγχο υπολογιστή, αποθήκευση ημερομηνίας παραγγελίας, γρήγορο σχοινί παραγγελίας και επίσης πιο εύκολη λειτουργία.

Όλες οι μονάδες χρησιμοποιούν Pneumatic κλειδαριά, ηλεκτρική ενέργεια εκτός, οι τροφοδοτικές ρόδες θα σταματήσει όταν εκτός της μηχανής για να εξασφαλίσει την ακρίβεια της εργασίας την επόμενη φορά.ΑΤΟΜΙΚΗ ΜΟΝΟΤΗΣΗ10 σετ της Ιαπωνίας Nitta Πλήρης έλεγχος ζώνης αναρρόφησης, Πνευματική συσκευή πατρισμού (πνευματική συσκευή πατρισμού), Η συχνότητα πατρισμού μπορεί να ρυθμιστεί στην οθόνη αφής με τον υπολογιστή.

Διαχωρίζοντας όλες τις μονάδες με ένα κουμπί, αυτόματα πίσω στο μηδέν σχεδιασμό.

Μεταφοράς άξονας με συμπλέκτη τύπου τριβής, Αποφύγετε την καταστροφή του μηχανήματος σε περίπτωση οποιασδήποτε λανθασμένης λειτουργίας.

Αν όλες οι μονάδες δεν είναι κλειδωμένες σωστά, ο κύριος κινητήρας δεν θα λειτουργήσει.

U σχήμα Teel πλάι τραπέζι Strips Μεταξύ μονάδες μηχανής, να αποφύγει το τραυματισμό του χειριστή εάν οποιαδήποτε λανθασμένη λειτουργία.

Επιστροφή Πάνω Πίνακες Stacker με μηχανοκίνητη εμπρός και πίσω κίνηση, εξοικονομήστε χρόνο ρύθμισης.

Προσαρμογή απόστασης με χειροκίνητη συγχρονική ρύθμιση, βολική και γρήγορη ρύθμιση.

Συνεχίστε την τροφοδοσία και παραλείψτε την διαθέσιμη τροφοδοσία.

Αριθμός τροφοδοσίας των πινάκων Μέτρηση, ρύθμιση και εμφάνιση της ποσότητας παραγωγής.

Με τα ρυμουλκούμενα μεταφοράς μειώστε την τριβή για να διασφαλίσετε την ομαλή μετάδοση.


ΑΥΤΟ ΠΡΕΣΕΡΙΚΗ ΜΟΝΙΤΗμε θερμοκρασία άνω του 30 °C και

Πλήρης τροφοδοσία με κενό με πιέσεις.

Η συσκευή ρύθμισης πίεσης είναι εγκατεστημένη σε κάθε πλάκα καθοδήγησης και η πίεση μπορεί να ρυθμιστεί ανάλογα με το πάχος του κουτιούΑΤΟΜΙΚΗ ΜΕΤΡΟΠΟΙΗ ΠΑΡΑΓΜΑΤΗΣΗΣύμφωνα με το διαφορετικό μέγεθος των κουτιών, μπροστά από το αναδιπλούμενο μέρος με μία ή περισσότερες συσκευές συγκόλλησης.Β, δύο μπλοκ έχουν ανεξάρτητη κινητήρα επιβράδυνσης κίνηση, στην αποδιορθώσεως βολικό και γρήγορο

Η επιφάνεια είναι κυρίως μέσω τριών 60 mm ευρείας ζώνης βάσης και δύο 60 mm ευρείας και δύο διπλών καθετήρων απαγωγής για την επίτευξη αριστερών και δεξιών πλευρών της δεύτερης γραμμής και της τέταρτης γραμμής 180 της διαδικασίας διπλής.

Υπάρχουν μια σειρά από διαφορετικές γωνίες του τροχού καθοδήγησης, σύμφωνα με διαφορετικό πάχος χαρτιού και χαρτονιού, ρυθμίστε τον τροχό καθοδήγησης της διαφορετικής θέσης και γωνία,να κάνει το χαρτόνι να διπλώνεται πιο ομαλά

Ανεξάρτητη επιβράδυνση Η κινητήρα Sevor, εύκολη στη λειτουργία, η κάτω ζώνη με έναν αριθμό ρουλεμάντων υποστήριξης, για να υποστηρίξει την ομαλή λειτουργία της ζώνης του μπουζού

Ανεξάρτητη μετάδοση σύμφωνα με τις ανάγκες του τύπου κουτιού μπορεί να ρυθμίσει την ταχύτητα του κουτιού σχηματίζοντας πολύ πιο τέλεια.

Το διπλωμένο κουτί ρυθμίζεται από το μέρος διπλώσεως στο τμήμα διόρθωσης,και η άνω και κάτω ζώνη του τμήματος διόρθωσης μπορεί να ρυθμίσει την ταχύτητα της άνω και κάτω ζώνης για το κουτί σύμφωνα με τις ανάγκες του κουτιού, ώστε να ελαχιστοποιείται το ύψος του κουτιού

Το τμήμα διόρθωσης αποτελείται από A / B δύο οδηγούς μπλοκ, κάθε πλάκα είναι εξοπλισμένη με τροχό διόρθωσης, σύμφωνα με τις ανάγκες του κουτιού για να τροποποιήσει το μέγεθος της σφραγίδας του κουτιού

Το σύστημα διόρθωσης servo είναι εγκατεστημένο στο θετικό μέρος, και το κουτί διορθώνεται ξανά μετά τον τροχό διόρθωσης του κουτιού, έτσι ώστε το κουτί να μπορεί να επιτύχει ένα πιο τέλειο αποτέλεσμαΜονάδα σπρώξεως και σπάσιμος(Αρθρο αναδιορθωτικό)Διόρθωση τμήμα το μοναδικό καμά, διμερή κίνηση, χρησιμοποιούν ελβετικά γραμμικά ρουλεμάν, να κάνουν χρωματοποιημένη μπάρα γλιστρούμενη, η πλάκα διορθωτή είναι πιο ισχυρή και πιο ομοιόμορφη διόρθωση στο κουτί,σφραγίσματα σε χαρτόνια για να εξασφαλίζεται η ακρίβειαΧρησιμοποιώντας ανεξάρτητη 80mm πλάτος, 6mm Taiwan εισαγωγή ζώνη μαλακό πάχος μέτρια, όχι συνθλιμμένα προϊόντα, το μέρος του μετρήματος μπορεί να μετακινηθεί προς τα εμπρός και προς τα πίσω ισορροπημένη, πίεση, διαβίβαση της τάξης, να εξασφαλίσει την τέλεια ποιότητα,

Διάθετο τμήμα διόρθωσης, δεύτερη ρύθμιση σχήματος χαρτονιού,

βεβαιωθείτε ότι το κουτί είναι καλύτερης ποιότητας και μειώνει την ουρά του ψαριού εντός των 2mm-0mmΜονάδα ράψεωςΙΤΑΛΙΑ ΠΡΩΤΗΜΑΤΗ Κεφαλή καρφί, υψηλή ταχύτητα άνω των 1000 καρφιών/λεπτό,

Το σχολείο μόλις το κουτί από δύο 60 πλάτος επίπεδη ζώνη στο τμήμα κουτί νυχιών,

Δύο ζώνες μπορούν να ρυθμίζονται ανάλογα με το πάχος του χαρτονιού αυτόματα.

το μπλοκ διόρθωσης τοποθετείται στη διασταύρωση του κουτιού νυχιών και του τμήματος διόρθωσης, το οποίο χρησιμοποιείται σε συνδυασμό με το σύστημα διόρθωσης με ελεγκτή του τμήματος διόρθωσης και του τμήματος διόρθωσης

εξοπλισμένο με πατενταρισμένο σχεδιασμό τύπου swing διπλής βίδα nail head nail box, συμπλέκτη και φρένο με ηλεκτρική οπτική κίνηση, nail / rate άνω των 1000 λεπτών, high speed does not stop making the carton nailing speed at a constant speed transmission between the speed and the distance between the nail is directly related to when the nail box paste box when the nail head switch will automatically lift the nail box with the speed of the host.ΕΠΙΤΡΟΠΗ ΕΠΙΤΡΟΠΗΣΑναστρέψτε αυτόματα το κουτί για να βεβαιωθείτε ότι το νύχι βρίσκεται στο πλάι, όχι στη μέση.

Μείωση της βλάβης στην επιφάνεια του κουτιού,μέσα σε 2mm-0mm

Διασφαλίστε ότι η επόμενη στοίβαση είναι πιο ομαλή και σταθερή.Μονάδα καταμέτρησης και συσσώρευσηςΑυτόματη μέτρηση, φωτοηλεκτρικός + υπέρυθρος έλεγχος σημείων

Αυτόματη μέτρηση, αυτόματη στοίβαση, ταχύτερη, ακριβέστερη τεχνολογία, υψηλότερη απόδοση

Η ταχύτητα μέτρησης ρυθμίζεται αυτόματα σύμφωνα με την ταχύτητα περιστροφής του κουτιού νυχιών, η λειτουργία χειροκίνητης λειτουργίας και η ταχύτητα ρύθμισης μπορούν επίσης να επιλεγούν
